• DIN(48X48mm) Digital timer
• 0.01s-99h99m time range with quartic timer set value individual,
• output for A, C period. B, D not output
• One shot or cycle time mode
• NPN input onlyv -Tact switch for up or down set value, easily operate
• Key lock function, prevent mistake operation

• Timer range: A,B,C,D 0.01s-99h99m
• Voltage Ordering: AC 100-240V
• Accuracy: 0.1% ±0.05s
• Control signals: ≥5ms(Gate)
• Control type: NPN
• Start timing: ≥100ms
• Input singal: Start, Stop, Pause
• Contact Output: 250V 3A A.C. 2 Relay
• Ambient humidity: -10 - 55°C
• Size: 45x45 mm
• Weight: 130g

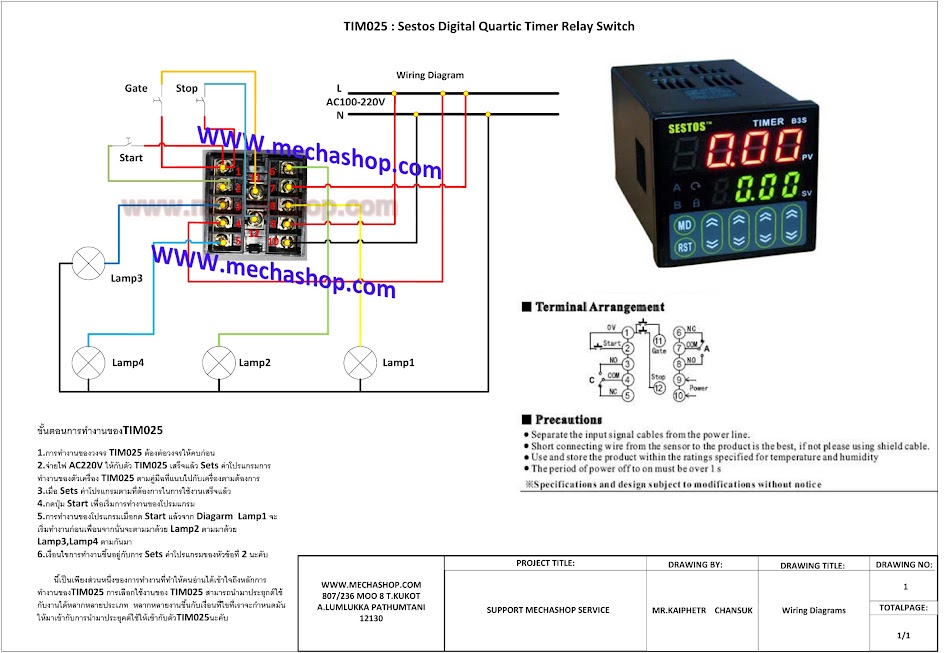

1. การทำงานของวงจร TIM025 ต้องต่อวงจรให้คบก่อน ดู Diagram
2. จ่ายไฟ AC220V ให้กับตัว TIM025 เสร็จแล้ว Sets ค่าโปรแกรมการทำงานของตัวเครือง TIM025 ตามคู่มือที่แนบไปกับเครื่องตามต้องการ
3. เมื่อ Sets ค่าโปรแกรมตามที่ต้องการในการใช้งานเสร็จแล้ว กดปุ่ม Start เพื่อเริ่มการทำงานของโปรมแกรม
4. การทำงานของโปรแกรมเมื่อกด Start แล้วจาก Diagarm Lamp1 จะเริ่มทำงานก่อนเพื่อนจากนั้นจะตามมาด้วย Lamp2 ตามมาด้วย Lamp3,Lamp4 ตามกันมา
5. เงื่อนไขการทำงานขึ้น อยู่กับการ Sets ค่าโปรแกรมของหัวข้อที่ 2 นะครับ
